逆作法施工技術(shù)是高層建筑物最先進(jìn)的施工技術(shù)方法，能夠提高地下工程的安全性，可以大大節(jié)約工程造價(jià)，縮短施工工期，防止周圍地基出現(xiàn)下沉，是一種很有發(fā)展前途和推廣價(jià)值的深基坑支護(hù)技術(shù)。

那么逆作法施工如何進(jìn)行防水設(shè)計(jì)和施工呢？

一、逆作法防水的難點(diǎn)及處理措施

采用逆作法施工，即先行破除路面，在鋼筋混凝土頂板上做卷材防水層，然后進(jìn)行管道恢復(fù)并回填路基，進(jìn)行道路恢復(fù)，接著下部挖土進(jìn)行外墻及工程底板作業(yè)，外墻、底板以混凝土自防水為主，配合防水材料與后期堵漏處理。

（1）、迎水面防水層不能完整密封：

逆作法的特殊的工藝決定了在迎水面設(shè)置防水層時(shí)，側(cè)墻防水層與頂板、與底板防水層（甚至是側(cè)墻防水層在每一層樓板處）都是斷開的，形成不了連續(xù)密閉的防水層。

處理措施分別有：

① 側(cè)墻與頂板交接處：結(jié)構(gòu)主體的混凝土應(yīng)澆搗密實(shí)，接縫300mm寬范圍內(nèi)涂刷RQ303滲透結(jié)晶型材料進(jìn)行加強(qiáng)處理。

②樓板與地下連續(xù)墻交接處防水處理：由于有預(yù)埋鋼筋，在樓板與地下連續(xù)墻交接處范圍內(nèi)施工至少1.0mm厚滲透結(jié)晶型防水材料，加強(qiáng)地下連續(xù)墻的防水效果。

（2）、防水層與混凝土的滿粘效果保證。防水層要實(shí)現(xiàn)良好的防水效果，必須與它要保護(hù)的結(jié)構(gòu)主體實(shí)現(xiàn)滿粘結(jié)，防止竄水的發(fā)生，而逆作法防水工程，由于防水層都是采用外防內(nèi)貼的形式，在地下連續(xù)墻上預(yù)先掛鋪防水卷材，防水層的自粘面面向后澆筑的內(nèi)襯混凝土墻，要求防水卷材要與后澆的混凝土產(chǎn)生化學(xué)反應(yīng)滿粘，形成皮膚式防水功能，所以防水層與混凝土的粘結(jié)是影響防水效果的重要一環(huán)。

（3）、加強(qiáng)節(jié)點(diǎn)部位的防水設(shè)防：

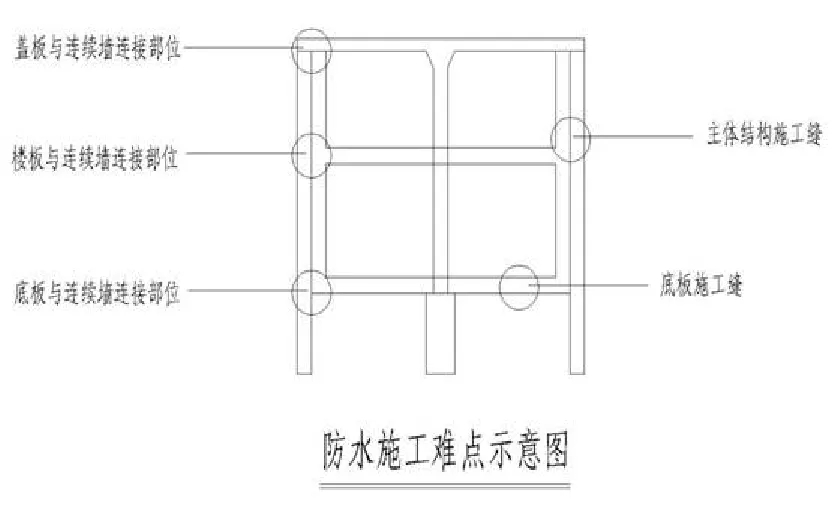

逆作法施工的特殊性，要求防水工程在施工時(shí)有與平常工程施工完全不同的節(jié)點(diǎn)處理工藝。如下圖所示，均是防水工程的節(jié)點(diǎn)處理部位：

所以，逆作法防水的設(shè)計(jì)及施工應(yīng)遵循“防、排、截、堵“相結(jié)合，剛?cè)嵯酀?jì)、因地制宜，綜合治理的原則”，做到先防后排，即使萬一出現(xiàn)局部滲漏，也能將積水在短時(shí)間內(nèi)順暢地排走，不影響使用功能。

二、逆作法防水主要防水材料

逆作法防水工程應(yīng)綜合治理，應(yīng)著重把控以下幾點(diǎn)：

第一：結(jié)構(gòu)自防水，包括混凝土墻、頂板、底板、施工縫等，這是整個(gè)防水體系的基礎(chǔ)。

第二：是防水層節(jié)點(diǎn)細(xì)部處理及施工質(zhì)量（包括防水施工前對結(jié)構(gòu)檢查驗(yàn)收、對蜂窩空洞等缺陷修補(bǔ)及施工前后的淋水和蓄水試驗(yàn)）。

所以，相關(guān)部位的主要防水材料為：

（1）、地下室頂板：4.0mm厚PCM自粘聚合物改性瀝青防水卷材（濕鋪）；

（2）、地下室側(cè)墻、底板：4.0mm厚PCM自粘聚合物改性瀝青防水卷材（濕鋪）；

（3）、地下室側(cè)墻樓板與連結(jié)墻交接部位、地下室底板樁頭：RQ305水泥基滲透結(jié)晶型防水材料。

三、地下室頂板防水施工

 ① 施工工藝流程：

基層清理、修補(bǔ)、潤濕→配制聚合物水泥漿→節(jié)點(diǎn)密封、加強(qiáng)處理→定位、彈線、試鋪→大面鋪貼4.0mm厚PCM自粘聚合物改性瀝青防水卷材→防水層養(yǎng)護(hù)→檢查修補(bǔ)→質(zhì)量驗(yàn)收。

② 施工要點(diǎn)：

●基層清理、修補(bǔ)、潤濕

用掃帚、鐵鏟等工具將基層表面的灰塵、浮砂、雜物清理干凈，干燥的基層需預(yù)先灑水潤濕，但不得殘留積水。

陰陽角用水泥砂漿抹成圓弧，陰角半徑R≧50mm，陽角半徑R≧20mm。

●節(jié)點(diǎn)密封、加強(qiáng)處理

節(jié)點(diǎn)細(xì)部處理按規(guī)范要求，對節(jié)點(diǎn)部位進(jìn)行加強(qiáng)處理，如陰陽角、管根邊、水落口、變形縫、管樁上口等做加強(qiáng)層處理，后澆帶也應(yīng)設(shè)置避拉加強(qiáng)層。

●定位、彈線、試鋪

根據(jù)施工現(xiàn)場狀況，進(jìn)行合理定位，確定卷材鋪貼方向。在基層上彈好卷材控制線，按流水方向從低往高進(jìn)行卷材試鋪。

●配制聚合物水泥漿

聚合物水泥漿配制比例為：水泥：水=2：1（重量比），所用水泥應(yīng)為P.O32.5以上普通硅酸鹽水泥，攪拌時(shí)間需3至分鐘，氣溫過高（大于30℃）、基層過于干燥時(shí)添加聚合物建筑膠乳（粉），添加量為水泥量的3%至5%。

●大面鋪貼4.0mm厚PCM自粘聚合物改性瀝青防水卷材

①揭除卷材底部隔離膜：卷材試鋪后，先將要鋪貼的卷材裁剪好，反鋪與基層上（即底部隔離膜朝上），揭除卷材隔離膜。

②涂刮聚合物水泥漿：厚度視基層平整度而定（一般2至3mm），涂刮應(yīng)壓實(shí)、抹平。涂刮聚合物水泥漿的寬度比卷材的長、短邊宜各寬出100至300mm。

③大面積鋪貼卷材：揭除卷材底部隔離膜，將卷材鋪貼在已涂刮聚合物水泥漿的基層上，相鄰卷材與卷材之間為平行搭接，待長、短邊搭接施工時(shí)再揭除上下卷材搭接處的隔離膜。

④輥壓、排氣：待卷材鋪貼后，用木抹子或橡膠板、輥筒從卷材中間向兩邊刮壓、排氣，使卷材充分滿粘于基層上，并按規(guī)范要求封邊處理。

⑤卷材搭接、收頭密封：4.0mm厚PCM自粘聚合物改性瀝青防水卷材濕鋪法施工時(shí)，可采用卷材與卷材直接干粘法搭接，也可將上下卷材涂刮聚合物水泥漿搭接在一起，搭接寬度不小于80mm，相鄰兩幅卷材短邊搭接口應(yīng)錯(cuò)開不少于500mm。

⑥ 頂板空鋪大面積4.0mm厚PCM自粘聚合物改性瀝青防水卷材，從頂板折向立面?zhèn)缺诓恍∮?00mm，做好保護(hù)和固定、密封收頭。

●防水層養(yǎng)護(hù)

防水層自然晾放48小時(shí)（一般情況下，環(huán)境溫度越高所需時(shí)間越短），高溫天氣，防水層不宜暴曬，可用遮陽布或其他物品進(jìn)行遮蓋。

●檢查修補(bǔ)、質(zhì)量驗(yàn)收

對所用卷材面進(jìn)行檢查，撕裂、刺穿、破損等缺陷處清理干凈，并加寬80mm重新鋪貼卷材。

四、地下室側(cè)壁防水施工

① 施工工藝流程：

檢查、清理立面基層 → 鋪貼細(xì)部節(jié)點(diǎn)附加層→ 卷材定位彈線→ 機(jī)械固定釘鋪PCM預(yù)鋪式自粘防水卷材→ 撕去搭接邊隔離紙→ 卷材搭接處理→ 輥壓搭接邊卷材→ 密封收頭→ 檢查修補(bǔ)→ 質(zhì)量驗(yàn)收→ 撕去自粘面表面隔離紙（膜）→綁扎鋼筋→ 檢查修補(bǔ)→ 質(zhì)量驗(yàn)收→ 澆筑結(jié)構(gòu)混凝土

②施工要點(diǎn)：

●基層清理

用掃帚、鐵鏟等工具將基層表面的灰塵、浮砂、雜物清理干凈。陰陽角用水泥砂漿抹成圓弧，陰角半徑R≧50mm，陽角半徑R≧20mm。

●鋪設(shè)4.0mm厚PCM自粘聚合物改性瀝青防水卷材

 ① 在基面上按實(shí)際搭接面積彈出控制線，嚴(yán)格按粘貼控制線試鋪及實(shí)際粘鋪卷材，以確保卷材搭接寬度在不小于80mm。根據(jù)現(xiàn)場特點(diǎn)，確定彈線密度，以便確保卷材粘貼順直，不會因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。卷材應(yīng)先試鋪就位，按需要形狀正確剪裁后，方可開始實(shí)際粘鋪。側(cè)墻鋪設(shè)PCM預(yù)鋪式自粘卷材時(shí)，先將卷材按彈線對準(zhǔn)在基層上，且卷材的自粘面隔離紙面向結(jié)構(gòu)主體側(cè)墻。采用釘固方法機(jī)械固定于地下連續(xù)墻上。

 ② 機(jī)械固定點(diǎn)應(yīng)在自粘搭接邊上距邊緣15mm處，長邊每隔500mm將卷材進(jìn)行釘固。揭開搭接邊部分的隔離（紙）膜，進(jìn)行長邊搭接，搭接寬度不小于80mm。確保所有釘頭被相鄰PCM防水卷材的自粘搭接邊覆蓋。搭接后必須立即用壓輥滾壓以密封牢固。

③ 短邊搭接寬度為不小于80mm，短邊如需臨時(shí)固定，機(jī)械固定點(diǎn)應(yīng)在距短邊邊緣10mm以內(nèi)。短邊搭接完成后，應(yīng)采用配套密封膏進(jìn)行密封。

④ 基層潮濕或施工環(huán)境溫度較低時(shí)，可采取適當(dāng)加熱措施對卷材搭接邊進(jìn)行加熱烘烤處理，以保證搭接縫的密封效果。

⑤ 卷材在立墻頂部收頭時(shí),應(yīng)采用收頭壓條進(jìn)行固定，同時(shí)采用配套密封膏進(jìn)行密封。

⑥ 側(cè)壁與底板交接部位，從立面折向底板，并進(jìn)行收頭密封。

●節(jié)點(diǎn)加強(qiáng)處理

卷材大面積空鋪完成后，按規(guī)范要求，對節(jié)點(diǎn)部位進(jìn)行加強(qiáng)處理，如陰陽角、變形縫、后澆帶、管樁上口等做加強(qiáng)層處理。

●揭除4.0mm厚PCM自粘聚合物改性瀝青防水卷材隔離膜、噴水防粘綁扎鋼筋、澆筑混凝土：在綁扎鋼筋、澆筑混凝土前應(yīng)確保將所有的隔離紙（膜）從卷材上撕去，并在卷材表面噴水防粘。綁扎鋼筋和澆鑄混凝土?xí)r要小心操作，防止PCM卷材防水層被破壞。

●檢查修補(bǔ) 在綁扎鋼筋網(wǎng)、支模板和澆注混凝土前應(yīng)仔細(xì)檢查PCM自粘卷材防水層，發(fā)現(xiàn)破損、撕裂、刺穿缺陷應(yīng)及時(shí)修補(bǔ)，以免留下滲漏水隱患，方法是取100×100mm的PCM防水卷材，覆蓋在破損區(qū)域上，用配套密封膏封嚴(yán)PCM防水卷材片的邊緣。

五、地下室底板防水施工

（1）施工工藝流程：

基層清理→鋪設(shè)4.0mm厚PCM自粘聚合物改性瀝青防水卷材→長、短邊搭接粘結(jié)→節(jié)點(diǎn)部位加強(qiáng)處理→節(jié)點(diǎn)密封→揭除4.0mm厚PCM自粘聚合物改性瀝青防水卷材上表面隔離膜→在卷材表面噴水防粘→質(zhì)量驗(yàn)收。

（2）施工要點(diǎn)：

●基層清理

用掃帚、鐵鏟等工具將基層表面的灰塵、浮砂、雜物清理干凈。陰陽角用水泥砂漿抹成圓弧，陰角半徑R≧50mm，陽角半徑R≧20mm。

●鋪設(shè)4.0mm厚PCM自粘聚合物改性瀝青防水卷材

局部處理：立面較高部位 (高度H≥2.0m)用聚合物水泥濕鋪固定防水卷材，預(yù)防卷材下滑。

 ① 在基面上按實(shí)際搭接面積彈出控制線，嚴(yán)格按粘貼控制線試鋪及實(shí)際粘鋪卷材，以確保卷材搭接寬度在不小于80mm。根據(jù)現(xiàn)場特點(diǎn)，確定彈線密度，以便確保卷材粘貼順直，不會因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。卷材應(yīng)先試鋪就位，按需要形狀正確剪裁后，方可開始實(shí)際粘鋪。

② 卷材鋪貼時(shí)從低處開始鋪貼起，先鋪貼基坑再鋪貼大面。鋪貼立面時(shí)應(yīng)采用固定措施。

③ 大面積鋪貼完成后，長、短邊采用自粘搭接的方式，卷材長、短邊搭接寬度不小于80mm。

④ 防水層質(zhì)量檢驗(yàn)；防水層施工完后，應(yīng)先自檢維修。主要包括：搭接寬度和接縫粘結(jié)質(zhì)量、接縫密封情況等。

●長、短邊搭接粘結(jié)

采用干粘搭接，揭除搭接處卷材隔離膜，長、短邊搭接寬度不小于80mm，特別注意對釘孔部位的搭接覆蓋，用小壓輥壓實(shí)。

●節(jié)點(diǎn)加強(qiáng)處理

卷材大面積空鋪完成后，按規(guī)范要求，對節(jié)點(diǎn)部位進(jìn)行加強(qiáng)處理，如陰陽角、變形縫、后澆帶、管樁上口等做加強(qiáng)層處理。

●揭除4.0mm厚PCM自粘聚合物改性瀝青防水卷材隔離膜、噴水防粘將卷材隔離膜揭除干凈，并在卷材表面噴水防粘。

●檢查修補(bǔ)

對所用卷材面進(jìn)行檢查，撕裂、刺穿、破損等缺陷處清理干凈，并加寬80mm重新鋪貼卷材。

六、逆作法防水細(xì)部節(jié)點(diǎn)處理

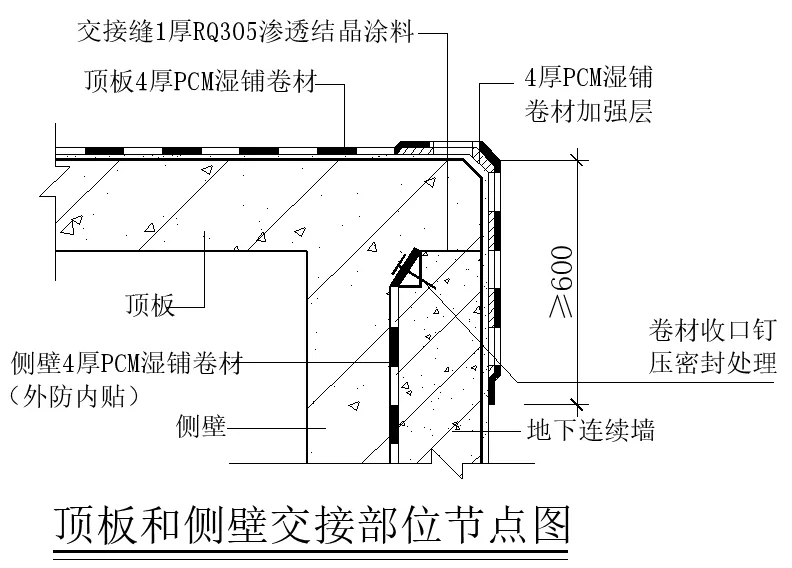

（1）、頂板與連續(xù)墻連接施工縫防水構(gòu)造：由于頂板與邊墻和底板與邊墻的鋼筋與連續(xù)墻的鋼筋相連，但此處的PCM卷材防水層不能連續(xù)須斷開，故應(yīng)采取有效的防水措施。在頂板、底板與地連墻相接部位結(jié)構(gòu)施工縫部位，于地連墻上涂刷滲透結(jié)晶型防水涂料，并在滲透結(jié)晶型防水涂料上擠注緩膨脹性止水膠，同時(shí)頂板PCM卷材防水層下反與連續(xù)墻外側(cè)搭接長度不小于600mm，轉(zhuǎn)角處加強(qiáng)層寬度不小于500mm，平立面各250mm。連續(xù)墻內(nèi)、外側(cè)PCM卷材收頭處均采用專用密封膏封嚴(yán)。頂板與連續(xù)墻連接施工縫處防水構(gòu)造見下圖。

由于采用逆作方法進(jìn)行施工，頂板防水層無法與側(cè)墻防水層交圈，故應(yīng)在結(jié)構(gòu)頂板結(jié)構(gòu)澆筑前，在結(jié)構(gòu)頂板結(jié)構(gòu)澆筑前，應(yīng)先對地下連續(xù)墻圍護(hù)結(jié)構(gòu)進(jìn)行防水預(yù)處理。具體方法為：先在地連墻靠側(cè)墻結(jié)構(gòu)一側(cè)下挖500mm深，然后在與即將澆筑防水混凝土頂板的交接表面（平面）和靠結(jié)構(gòu)側(cè)墻一側(cè)涂刷滲透結(jié)晶型防水涂料，以起到密封作用。在涂刷滲透結(jié)晶型防水涂料后，在地連墻立面鋪設(shè)PCM預(yù)鋪式自粘卷材并覆蓋滲透結(jié)晶型防水涂料，以保證防水層的整體密封性。

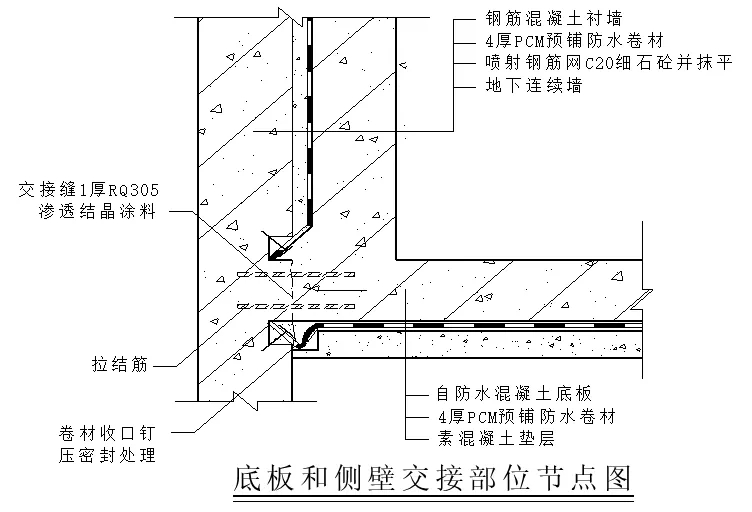

（2）、底板和側(cè)壁如下圖：

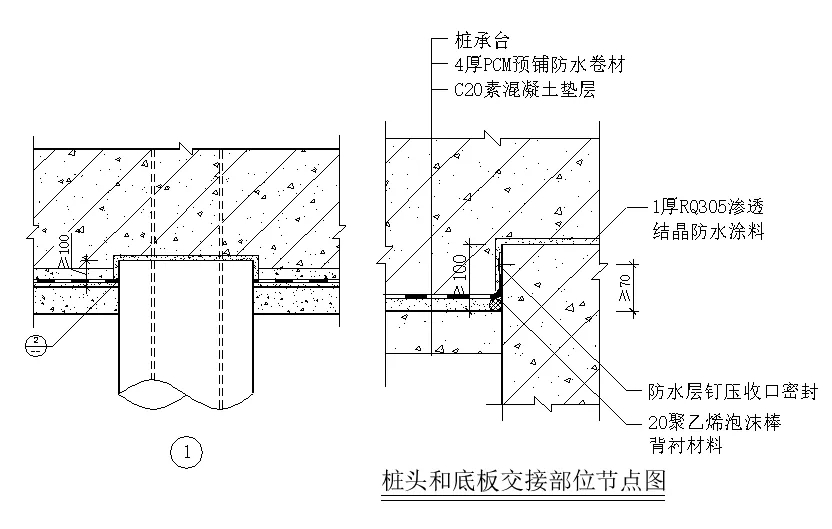

（3）底板和樁頭交接部位

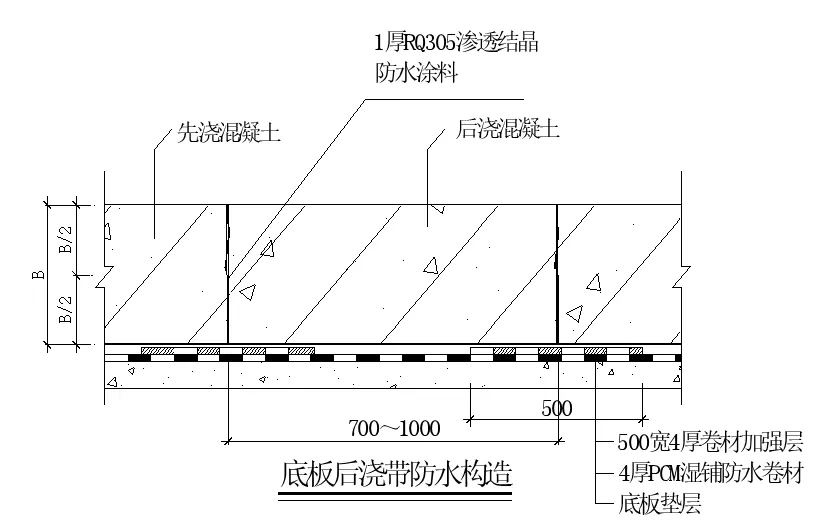

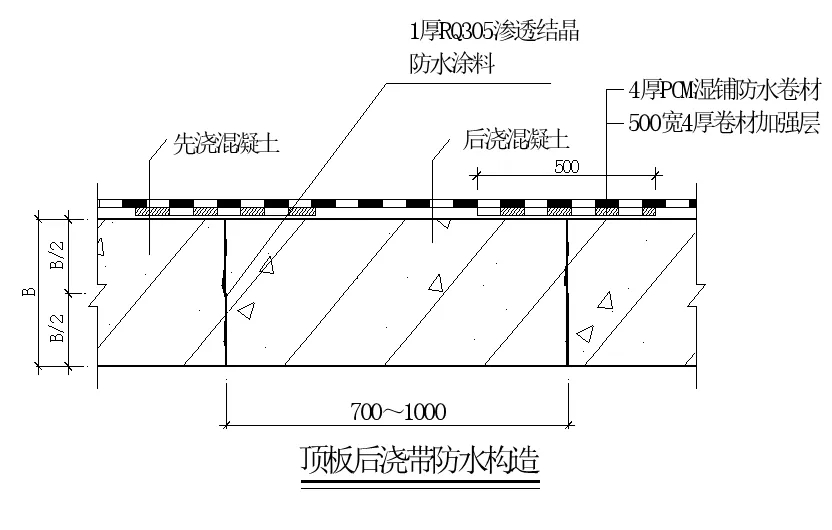

（4）、后澆帶大樣圖

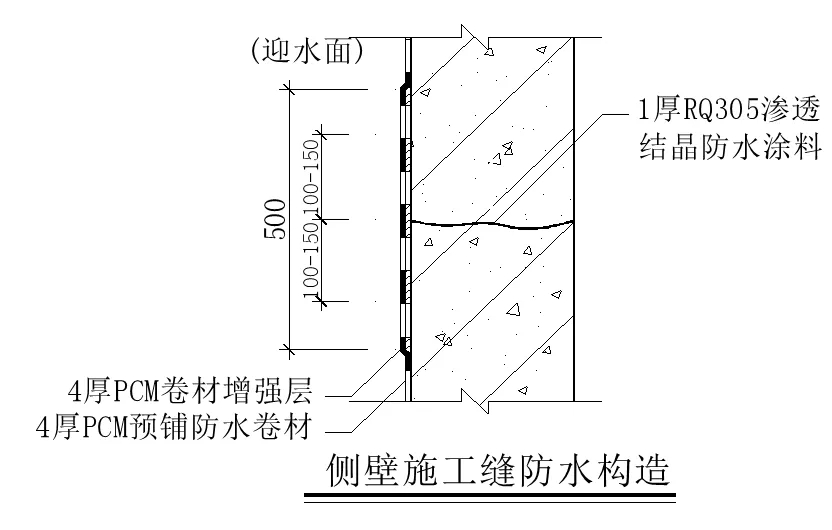

（5）、側(cè)壁水平施工縫大樣圖

（6）、地下室外墻穿墻管道處理

總之，逆作法部分防水的設(shè)計(jì)及施工應(yīng)遵循“防、排、截、堵相結(jié)合，剛?cè)嵯酀?jì)、因地制宜，綜合治理的原則”，做到先防后排。即使萬一出現(xiàn)局部滲漏，也能將積水在短時(shí)間內(nèi)順暢地排走，不影響使用功能。
