防水是一項(xiàng)重要的系統(tǒng)工程，一旦滲漏，輕則家具、墻壁發(fā)霉，重則破壞裝修、引起建筑安全隱患，造成不可估量的損失。

因此，小編從眾多防水案例中選取了10個(gè)典型的問(wèn)題，相信對(duì)正在從事防水的你一定有所幫助。做防水的我們也都應(yīng)該知道、掌握！

01 、什么叫正置式屋面？倒置式屋面？

正置式屋面是指保溫層位于防水層下方的保溫屋面。

該做法多用于采用加氣混凝土、膨脹珍珠巖、礦棉等保溫隔熱材料做保溫層的屋面，因此類(lèi)傳統(tǒng)的保溫隔熱材料容易吸水，而吸水后就大大降低保溫隔熱性能，所以保溫層只能做在防水層之下。

且由于容易受到氣溫?zé)崦浝淇s的影響和日光紫外線的影響而產(chǎn)生老化、開(kāi)裂，對(duì)屋面的防水很是不利。

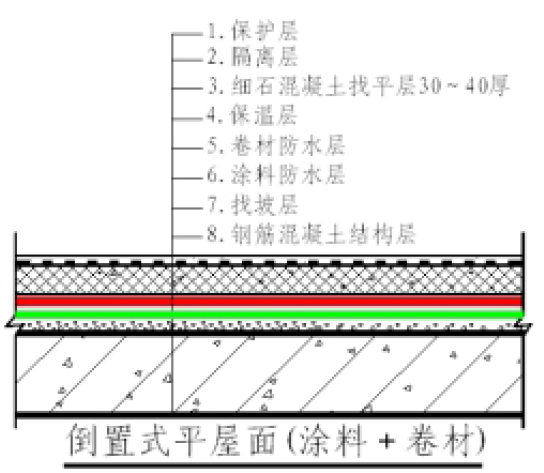

倒置式屋面是指保溫層位于防水層上方的保溫屋面。

該做法目前多被采用于各類(lèi)工程中，構(gòu)造簡(jiǎn)化，避免浪費(fèi)，倒置式屋面可以節(jié)省隔熱層，因延長(zhǎng)了防水層的使用年限，節(jié)省后期維護(hù)費(fèi)用，綜合經(jīng)濟(jì)效益高是顯著的。防水層受到保護(hù)，避免熱應(yīng)力、紫外線以及其他因素對(duì)防水層的破壞。

因防水層在保溫層下部，避免了熱脹冷縮以及紫外線照射而產(chǎn)生的開(kāi)裂和老化。

南方雨季較多，防水重于保溫，可采用“倒置式”屋面構(gòu)造做法，將防水層置于結(jié)構(gòu)層上。

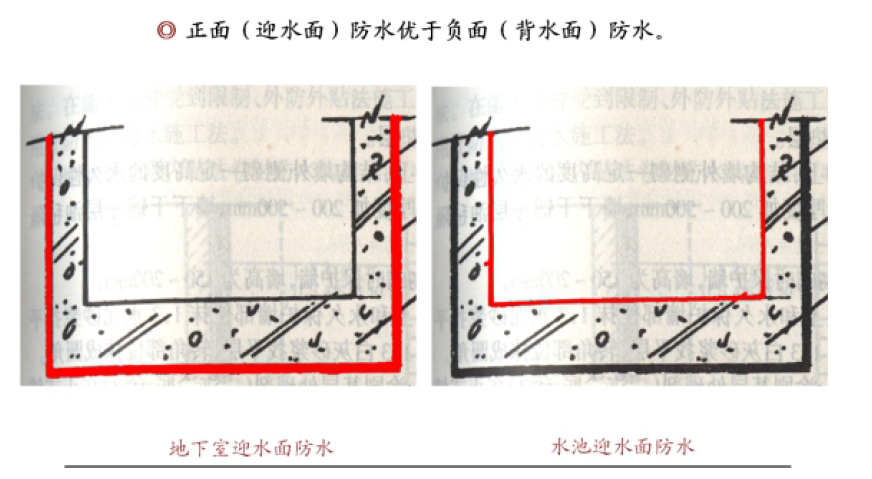

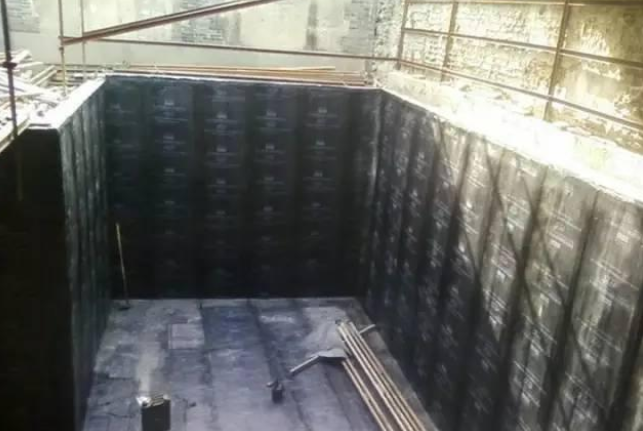

02 、什么是外防外貼？什么是外防內(nèi)貼？

外防外貼——是將卷材（涂料）防水層粘貼在結(jié)構(gòu)的迎水面上。

外防內(nèi)貼——是先砌好永久性保護(hù)墻，然后將卷材（涂料）防水層粘貼到保護(hù)墻上。

使用范圍：外防外貼在建筑施工中使用廣泛；而外防內(nèi)貼在建筑施工中使用存在一些局限。

03 、建筑防水應(yīng)遵循哪幾個(gè)基本原則？

1、優(yōu)選用材：選材不分高中低檔，適用才重要，復(fù)合防水要有相容性。

2、防水卷材與防水涂料復(fù)合應(yīng)相容，防水涂膜宜設(shè)置在防水卷材的下邊。

3、剛性防水材料不獨(dú)立用于跨度大的防水基層，如：水泥基滲透結(jié)晶型防水材料不宜單獨(dú)用于屋面、地下室頂板等

4、揮發(fā)固化型防水涂料不得作為防水卷材粘結(jié)材料使用，如：丙烯酸防水涂料不得作為聚乙烯丙綸/滌綸防水卷材的粘結(jié)材料。

5、水乳型或合成高分子類(lèi)防水涂膜上面，不得采用熱熔型防水卷材,如：丙烯酸、聚氨酯防水涂膜上不得熱熔鋪貼SBS/APP防水舂材。

6、溶劑型防水涂料不得作為自粘改性瀝青水涂料的粘結(jié)材料使用，如溶劑型改性瀝青防水涂料揮發(fā)出的有機(jī)溶劑會(huì)破壞自粘卷材的結(jié)構(gòu)。

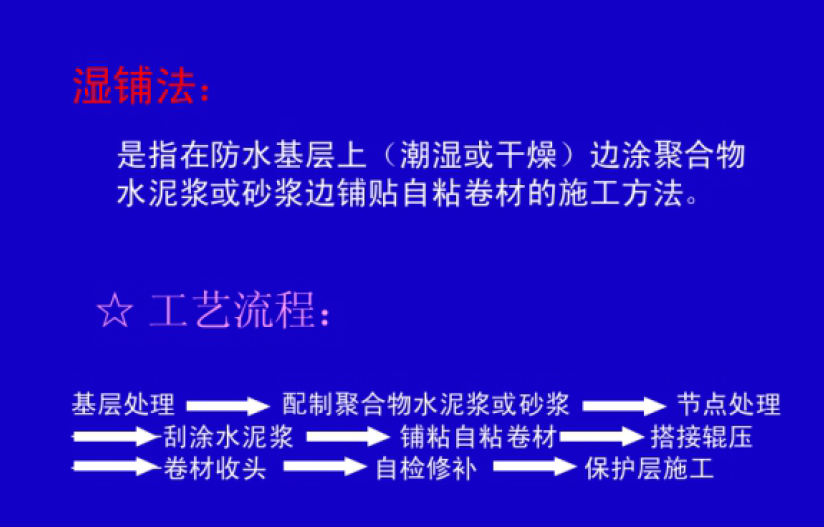

04 、自粘卷材濕鋪法如何施工？

采用聚合物水泥漿（或砂漿）做粘結(jié)劑，鋪貼自粘卷材的工法。（聚合物可為108膠水，用量是水泥用量的3—5%）

濕鋪類(lèi)產(chǎn)品特點(diǎn)：

1、優(yōu)異的物理性能：PCM強(qiáng)力交叉膜采用交叉疊壓技術(shù)，與普通膜相比，拉伸強(qiáng)度、延伸率、撕裂強(qiáng)度等性能指標(biāo)均有大幅度提高。

2、超強(qiáng)的粘結(jié)性能：卷材與混凝土結(jié)構(gòu)層發(fā)生化學(xué)反應(yīng)和物理吸附，形成極其牢固穩(wěn)定的界面封閉層，杜絕竄水。與強(qiáng)力交叉膜性能單層卷材、雙道防線的防水效果。

3、優(yōu)越的防水效果：超強(qiáng)的“鎖水”自愈功能、不擴(kuò)散、維修方便，阻根自愈能力強(qiáng)、避免硬物或植物根系刺穿卷材，遇微小破損，可自行愈合。

4、簡(jiǎn)便的施工工藝：可直接在潮濕或有潮氣的混凝土基層上施工，基層要求低、縮短工期、節(jié)約施工成本，采用聚合物水泥漿即可將卷材牢固粘結(jié)，無(wú)需明火作業(yè)，安全環(huán)保。

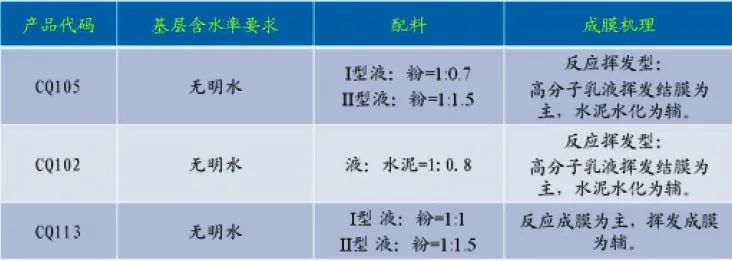

05 、JS涂料I型和II型有什么不同？

JS防水涂料是一種以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液與各種添加劑組成的有機(jī)液料，和水泥、石英砂、輕重質(zhì)碳酸鈣等無(wú)機(jī)填料及各種添加劑所組成的無(wú)機(jī)粉料通過(guò)合理配比、復(fù)合制成的一種雙組份、水性建筑防水涂料。

I型和II型主要是按乳液的比例來(lái)區(qū)分的，前者乳液比例更高，柔性更強(qiáng)。所以JS涂料用在屋面時(shí)要用I型，而在衛(wèi)生間及水池、地下室時(shí)要用II型。

因?yàn)槲菝?4h溫差大，基層易開(kāi)裂，所以要用斷裂伸長(zhǎng)率高、彈性好的適應(yīng)基層開(kāi)裂性的I 型JS涂料。

而衛(wèi)生間、水池、地下室工程長(zhǎng)期有水浸泡，若用I型易二次返乳失去防水層作 用。所以要用II型（高粉料比用量）JS涂料。

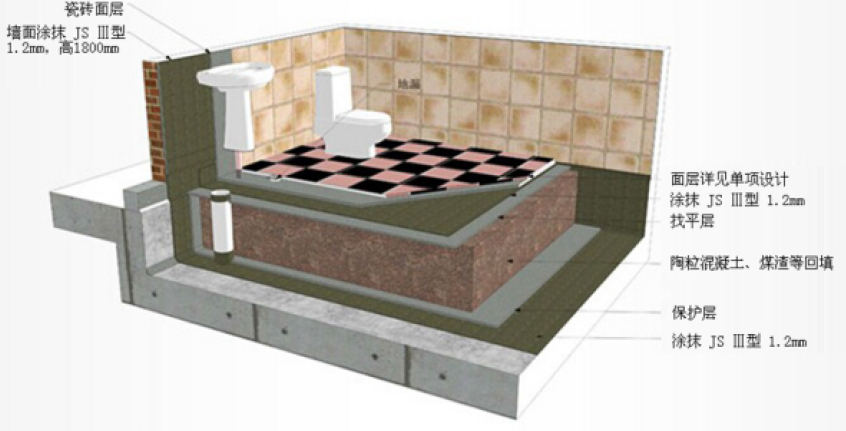

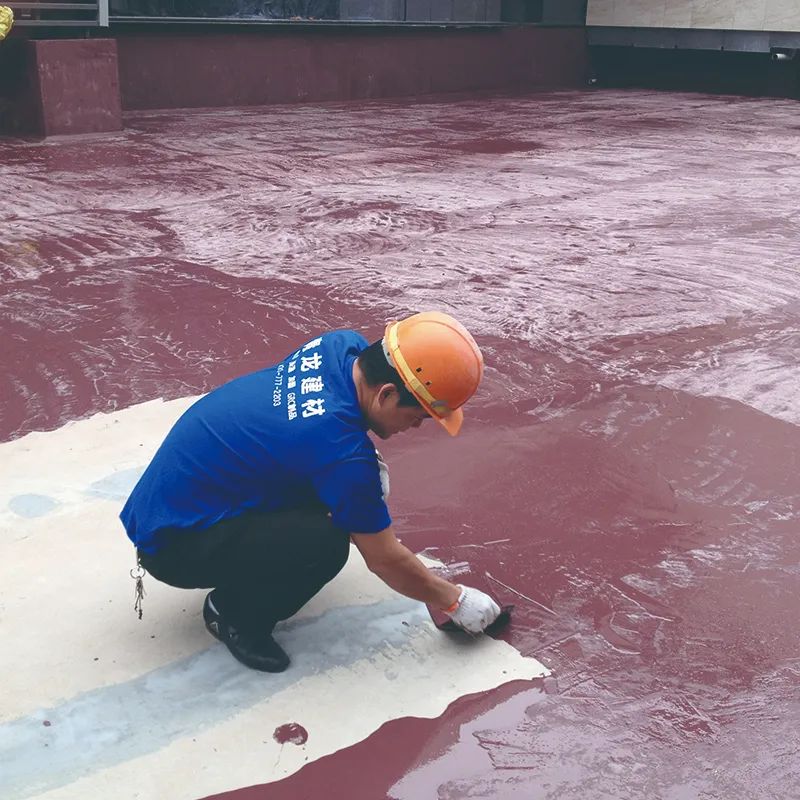

06 、為什么衛(wèi)生間防水設(shè)計(jì)應(yīng)首選防水涂料？

因?yàn)樾l(wèi)生間管道多、復(fù)雜部位多、涂料涂刷施工方便、快捷。

防水涂料是一種薄膜，這薄膜是用涂料涂在建筑物上面，經(jīng)過(guò)化學(xué)反應(yīng)形成的。通過(guò)這層薄膜，使建筑物表面與水隔絕，從而起到防水的作用。目前市場(chǎng)上大體有兩種防水涂料，一種是聚氨脂類(lèi)防水涂料，一種是聚合物水泥基防水涂料。

防水涂料最大的特點(diǎn)就是防水性能好。防水涂料耐高溫、耐低溫，高溫可達(dá)170攝氏度，低溫到－20攝氏度也不會(huì)破裂；這種涂料的粘接性很強(qiáng)，不管是對(duì)玻璃還是陶瓷、塑料等材料，都能很好地粘合。

在外力作用下也不會(huì)分層，粘接力很強(qiáng)，可以形成整體的防水系統(tǒng)。

07 、用外墻透明膠后為什么會(huì)脫層？

施工時(shí)外墻飾面磚基層未清洗干凈所造成。

外墻透明膠施工時(shí)，首先要基面清洗，用清潔劑、鋼絲刷、抹布、盡可能將墻面基層清洗干凈， 但盡可能不要破壞原來(lái)面層光澤。然后才能進(jìn)行外墻透明膠涂刷。

08 、CQ104施工后一直都不干?

CQ104主是是靠吸收空氣及基層中的水份濕氣而固化，所以環(huán)境空氣濕度小時(shí)，成膜時(shí)間就長(zhǎng)。每次涂刮的時(shí)間間隔以上一涂層表干不粘手為準(zhǔn)，涂刮方向應(yīng)互相垂直；

單組份聚氨酯不干，一般都是客戶有添加溶劑。

單組份聚氨酯不能添加天那水、二甲苯等任何溶劑。否則就會(huì)現(xiàn)現(xiàn)不干或粘稠狀。

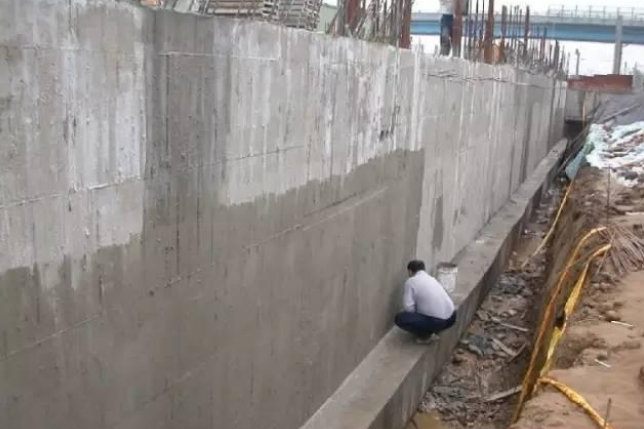

09 、地下室大面積漏水怎么辦？

地下室出現(xiàn)大面積漏水原因有：

(1)混凝土配合比及施工質(zhì)量不良，存在灌通的孔洞；

(2)由于各種原因使地下室出現(xiàn)裂縫；

(3)防水涂層施工質(zhì)量不好或防水涂層延伸性不夠，而造成防水層拉裂。

地下室出現(xiàn)大面積漏水堵漏措施：

除可采用壁內(nèi)和壁后注漿，防水混凝土貼壁襯砌、水泥砂漿，掛網(wǎng)水泥砂漿抹面等方法外，也可采用防水涂料，先引流排水，然后填縫堵洞，杜絕滲漏。

10 、剛性防水層裂縫和滲漏如何處理？

剛性防水材料是指以膠凝材料、砂、石為原料或摻入少量外加劑、高分子聚合物等材料，通過(guò)調(diào)整配合比，抑制或減少孔隙率，改變孔隙特征，增加各種材料界面間的密實(shí)性等方法配制而成的具有一定抗?jié)B能力的防水混凝土、防水砂漿以及其他剛性材料。

1）、若為有規(guī)則的裂縫時(shí)，沿裂縫彈好線，用切割機(jī)沿分格線割開(kāi)20mm*20mm的槽。刷掃干凈后，嵌填柔性防水材料?？梢赃x用的材料：聚合物防水膠乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料及快速堵漏劑。

2）、若為局部裂縫，可鑿開(kāi)上口寬20mm,深大于15mm的“V”字形槽，掃刷干凈后，嵌填柔性防水材料。可以選用的材料：聚合物防水膠乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料及快速堵漏劑等。

3）、若為不規(guī)則裂縫，當(dāng)裂縫寬度小于0.5mm時(shí)，可在剛性防水層表面刮涂一層防水涂料?？梢赃x用的材料：聚合物防水膠乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料等。

4）、如有裂縫、酥松或破損的板塊時(shí)，須鑿除，然后按照原設(shè)計(jì)要求重新澆筑剛性防水層?？蛇x擇如下材料有：環(huán)氧修補(bǔ)砂漿、自流平砂漿、聚合物防水膠乳、聚合物抗裂砂漿、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料等。
