導(dǎo)語：在我國，建筑滲漏率一直居高不下，滲漏已成為除建筑結(jié)構(gòu)之外影響建筑質(zhì)量的第二大問題，被稱為“建筑癌癥”。如何從材料根源上治理滲漏，已成為當(dāng)前社會和行業(yè)的一大共識。青龍丙烯酸鹽噴膜防水材料及其工藝應(yīng)運而生，它不僅性能卓越，而且還能神奇自愈，從而能夠很好的避免了竄水。

今天，我們就以青龍丙烯酸鹽噴膜防水材料在江蘇蘇州一工程上應(yīng)用，為大家說說這一材料的方案設(shè)計及施工工法。

一、 項目介紹

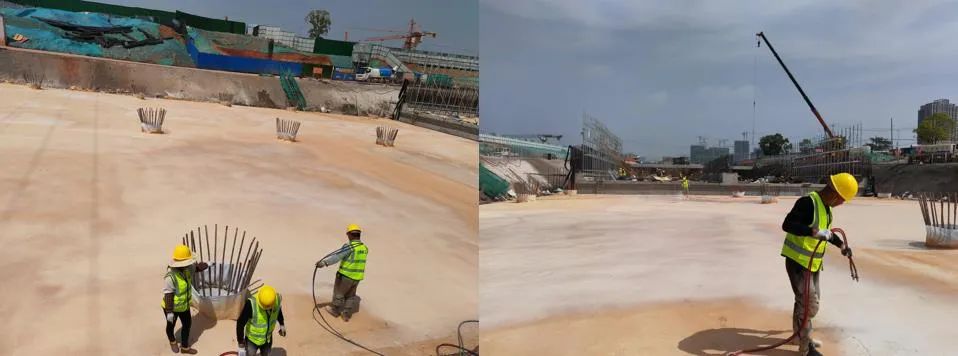

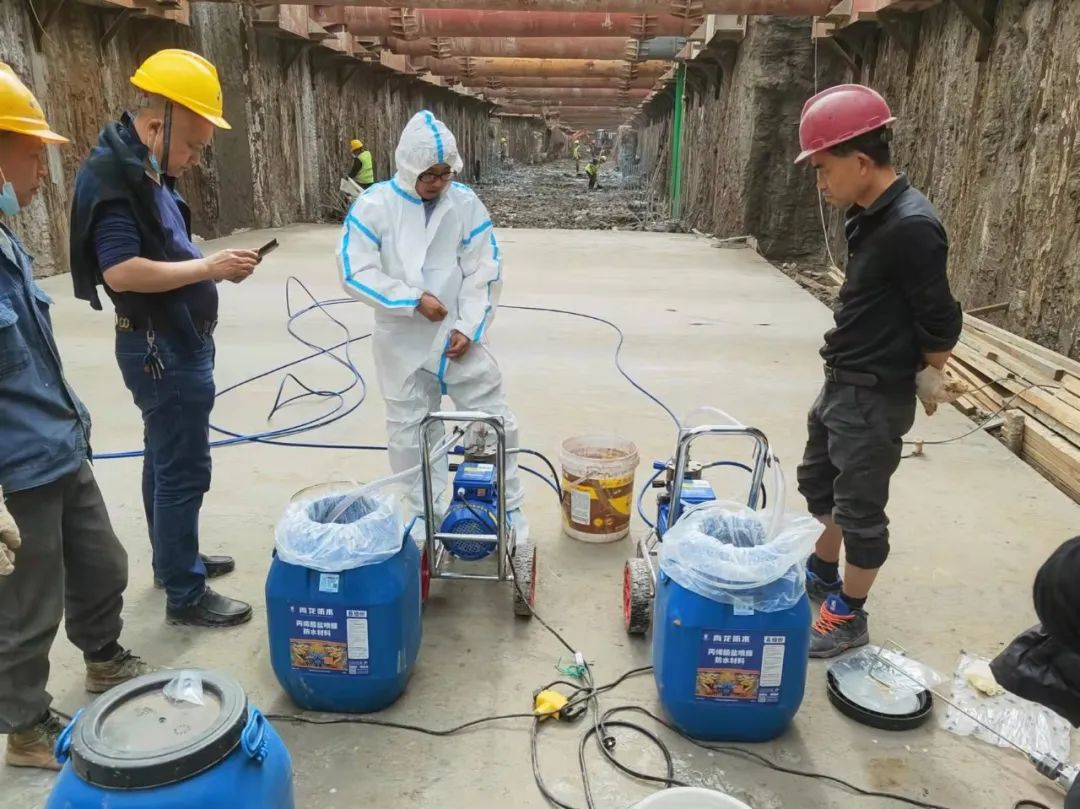

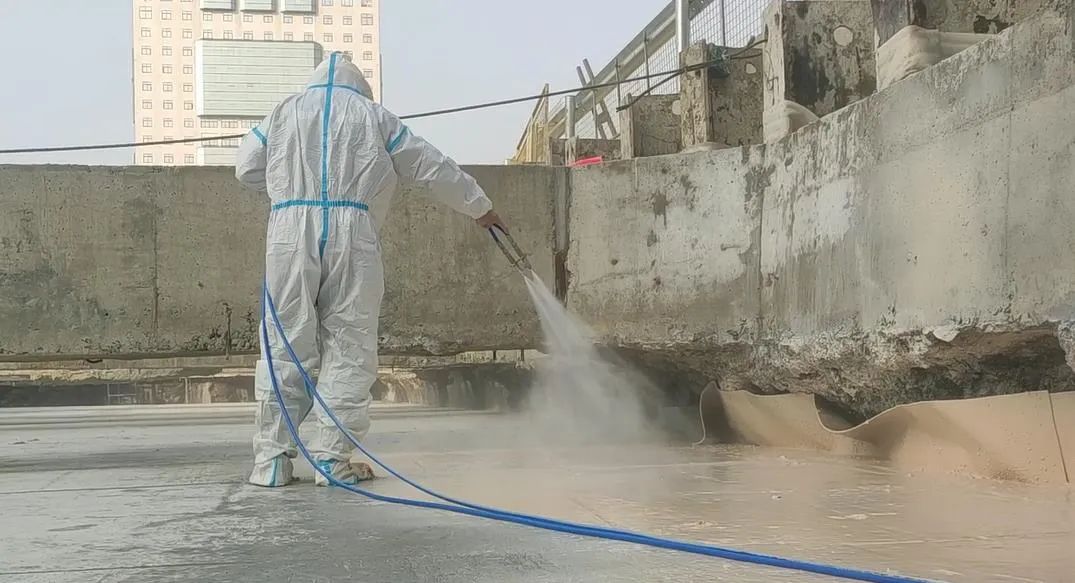

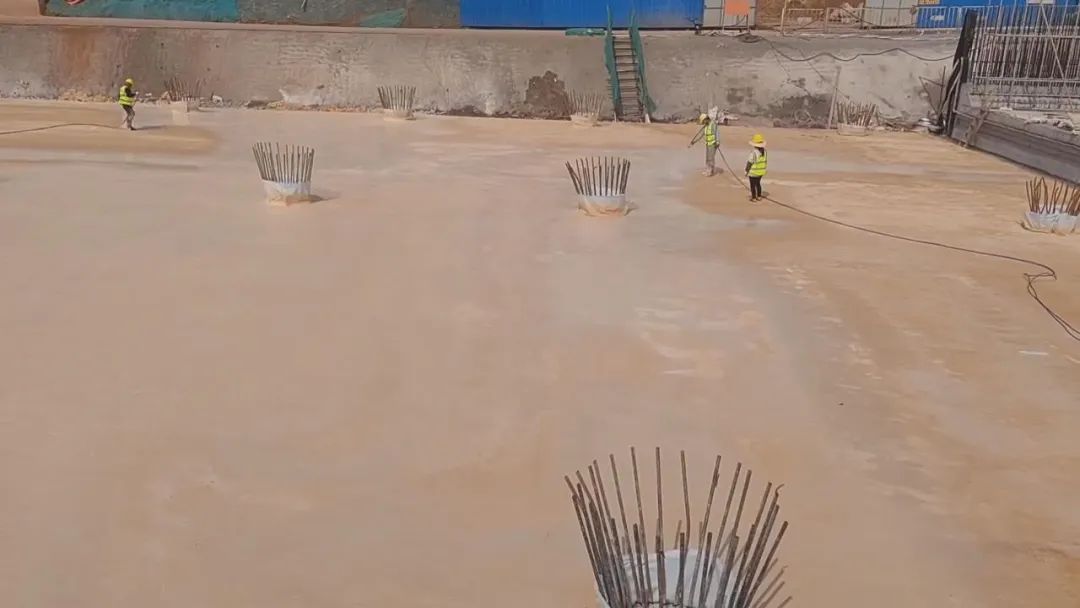

蘇州科博館位于蘇州市昆山開發(fā)區(qū)，工程主要施工作業(yè)面為地下通道頂板。根據(jù)多方研究，選用我司丙烯酸鹽噴膜工法施工。

之所以選擇青龍丙烯酸鹽噴膜，是因為該產(chǎn)品以其易施工及優(yōu)越的耐久性、環(huán)保性、不透水性、經(jīng)濟(jì)性、一次成膜等特點，越來越廣泛應(yīng)用于地下防水工程，受到各地地鐵總公司等甲方以及隧道等地下工程施工總包單位、地鐵規(guī)劃設(shè)計院等設(shè)計單位的推崇。

另外，青龍丙烯酸鹽噴膜及工藝已獲得國家專利產(chǎn)品認(rèn)證和廣東省科技進(jìn)步二等獎，在丙烯酸鹽噴膜生產(chǎn)、研發(fā)上具有行業(yè)領(lǐng)先優(yōu)勢。

該發(fā)明專利是一項由成膜材料、噴膜設(shè)備、施工工藝、檢測方法構(gòu)成的系統(tǒng)技術(shù)，能有效適應(yīng)混凝土基材的膨脹收縮，且成型后的噴膜材料遇水可自行愈合，避免防水部位破損，噴膜擁有B1阻燃等級，屬于難燃材料，使用壽命可實現(xiàn)與建筑同壽命。

那么它究竟是一種怎樣的防水材料呢？讓我們?yōu)榇蠹乙灰徽归_。

二、材料介紹

丙烯酸鹽噴膜防水材料是由金屬氧化物和丙烯酸中和反應(yīng)而得到的化合物，以丙烯酸鹽為主體，添加引發(fā)劑，通過計量、攪拌、混合，并采用專用噴涂設(shè)備，A、B雙組份混合液噴出后在空氣中發(fā)生聚合反應(yīng)，進(jìn)而在基面表層形成彈性防水膜。

丙烯酸鹽噴膜防水技術(shù)是一項由成膜材料、噴膜設(shè)備、施工工藝及檢測方法等構(gòu)成的系統(tǒng)技術(shù)，先將預(yù)先配置好的雙組份丙烯酸鹽原液分別加入氧化劑和還原劑，通過專用的噴膜設(shè)備（柱塞泵）輸送（1:1配比）到達(dá)噴槍，通過槍外霧化、混合，在噴射到基面后，瞬間引發(fā)聚合反應(yīng)（3-5秒），快速形成設(shè)計厚度，具有一定強度和韌性的致密防水層，起到對水的隔阻，達(dá)到防水效果。

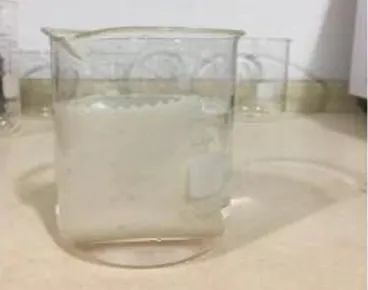

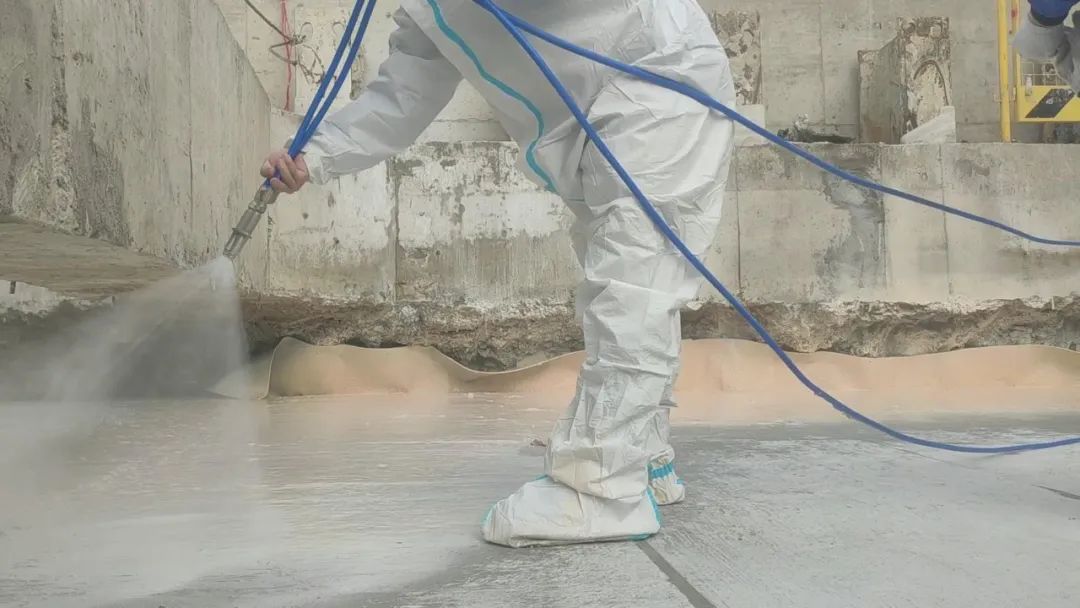

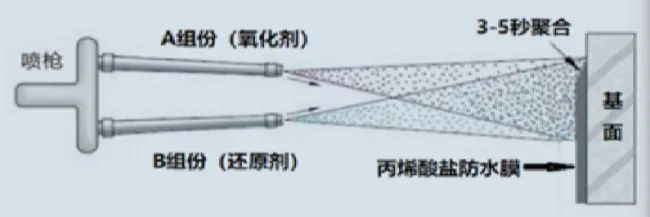

丙烯酸鹽噴膜示意圖

三、產(chǎn)品性能特點

1、噴涂瞬間反應(yīng)成膜（3-5秒），無搭接縫，整體性成膜。

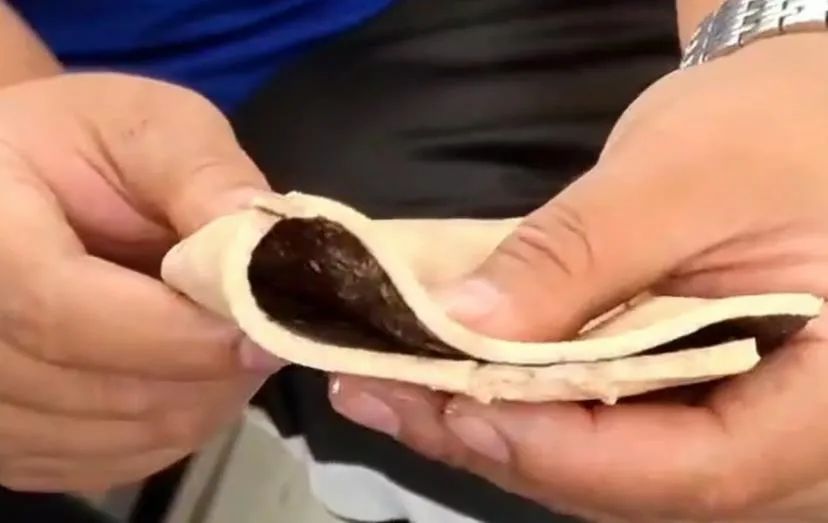

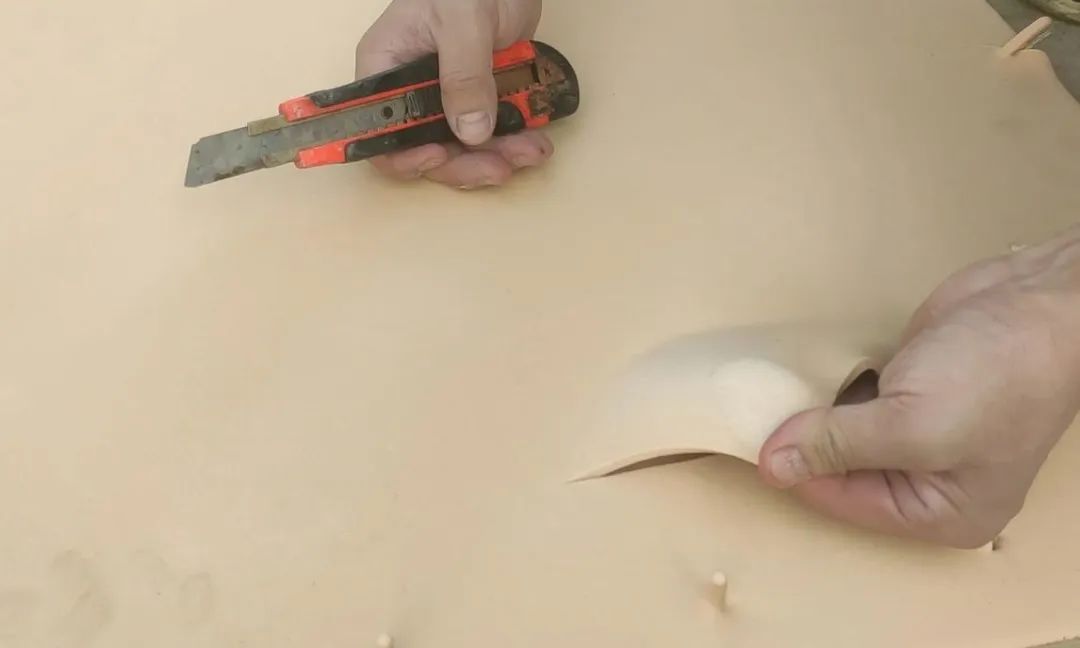

2、高彈性，損傷自我修復(fù)功能，結(jié)構(gòu)沉陷無影響。遇水則自愈，不漏水。

3、水性無毒環(huán)保材料，對環(huán)境無污染。

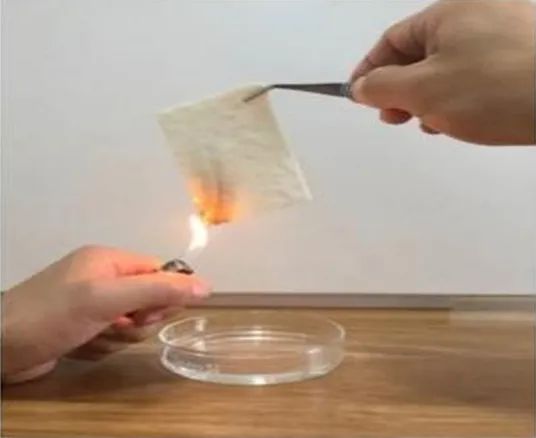

4、有機(jī)材料中最高防火阻燃，B1級材料。

5、耐強酸強堿，地下水介質(zhì)對材料無腐蝕。

6、材料與無混凝土的分子相似，與基層密貼，滲透性好，不竄水，即使對濕基面也可以施工。

7、材料的自身性能決定其使用壽命約達(dá)100年，真正與建筑物同壽命。

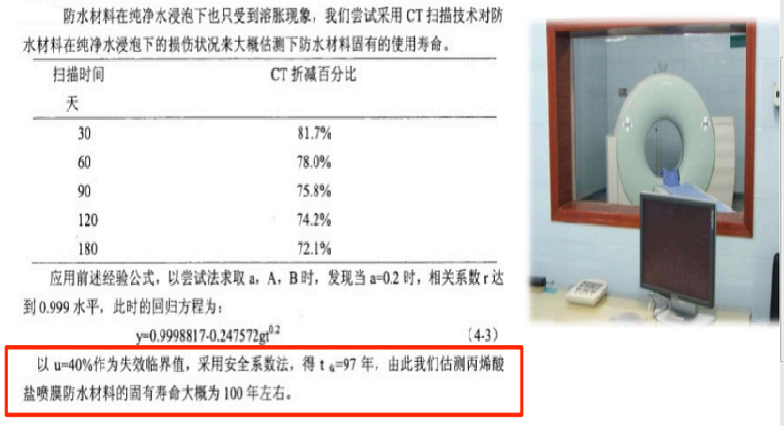

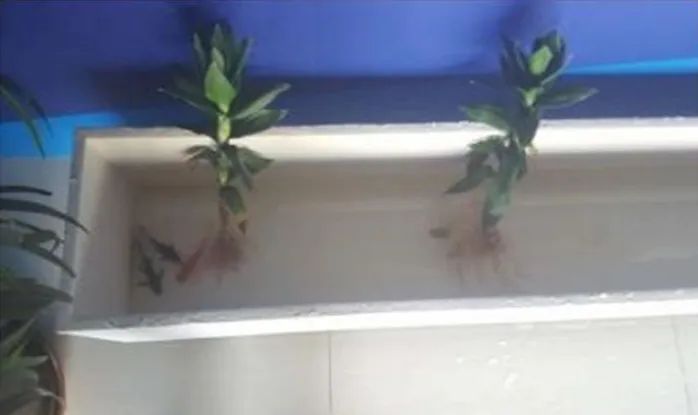

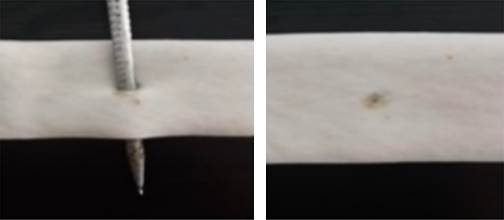

丙烯酸鹽噴膜防水材料耐久性測試

8、機(jī)械化施工，減少了人為影響，各種復(fù)雜部位一次成膜，能解決結(jié)構(gòu)復(fù)雜節(jié)點施工難點。

四、方案施工細(xì)節(jié)

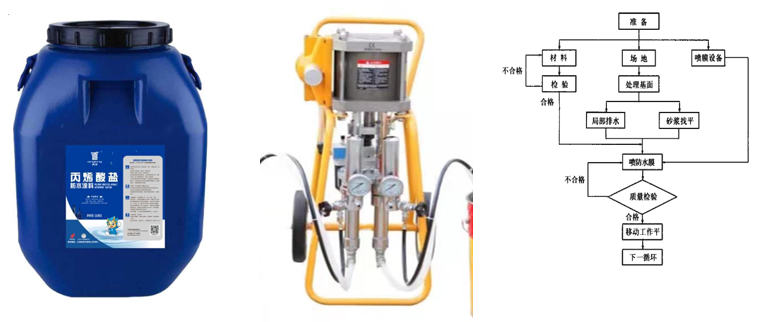

（一）主要流程

基層驗收（關(guān)鍵工序）→基面處理→施工配料→細(xì)部節(jié)點處理→大面噴涂施工（涂料施工）→成品保護(hù)。

（二）施工要點

1、基層驗收（關(guān)鍵工序）：

防水基層是否符合施工要求時直接影響施工質(zhì)量的主要原因，因此基層應(yīng)滿足以下條件：

A、基層表面平整、清潔，基層充分干燥，無起砂、空鼓等現(xiàn)象；

B、基層表面不得有浮漿、空洞等缺陷，若有，應(yīng)修補平整；

C、各施工面內(nèi)陰陽角找平已找好，且平整、連續(xù)、無缺漏。

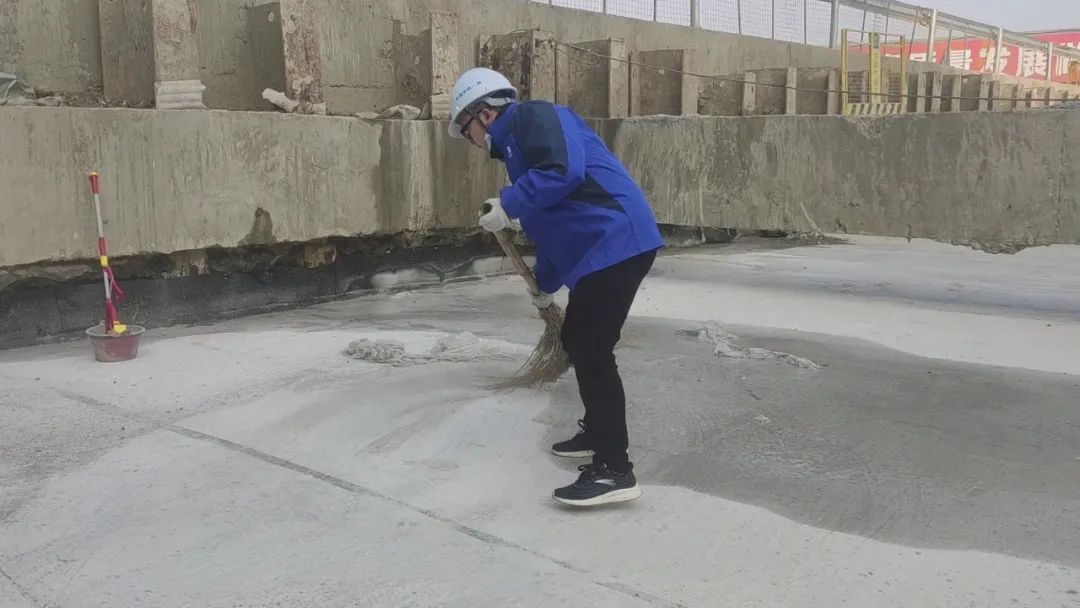

2、基面處理：

基層應(yīng)堅實、無疏松、起砂，要求基面干凈，不得有油污、雜物和其他可能破壞防水層的材料。如陰陽角處進(jìn)行圓弧或做45度找平處理后再進(jìn)行同種材料附加層處理，以達(dá)到最佳防水效果。

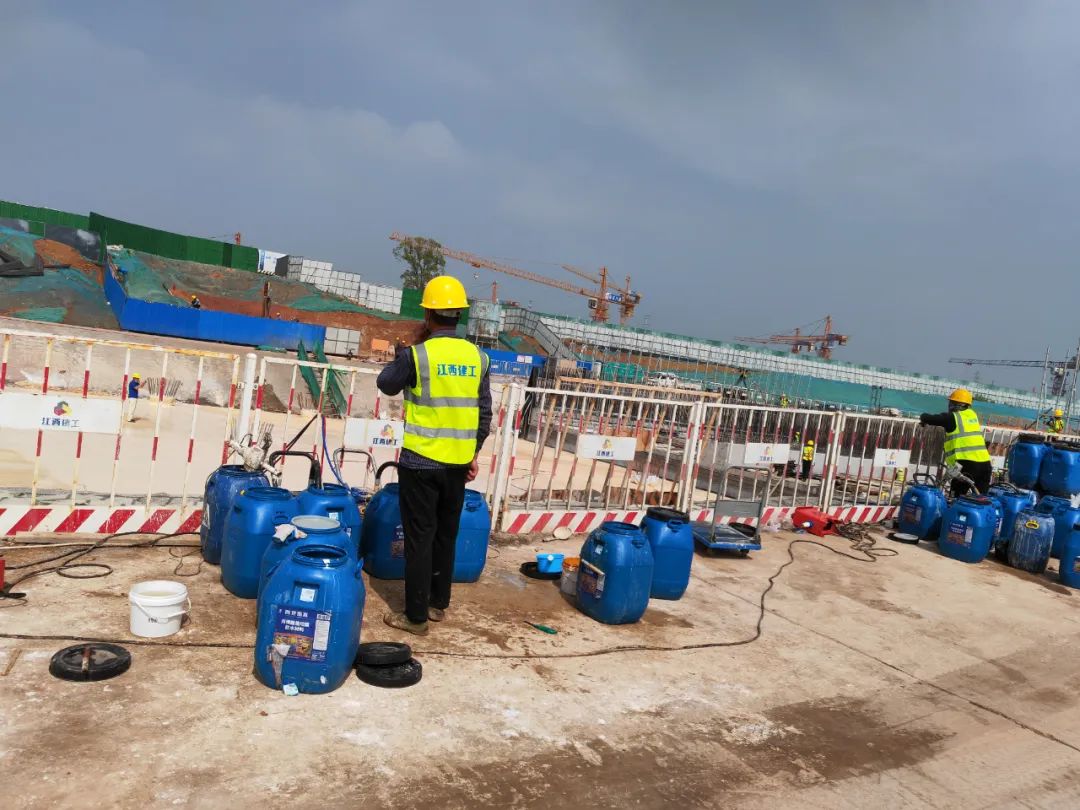

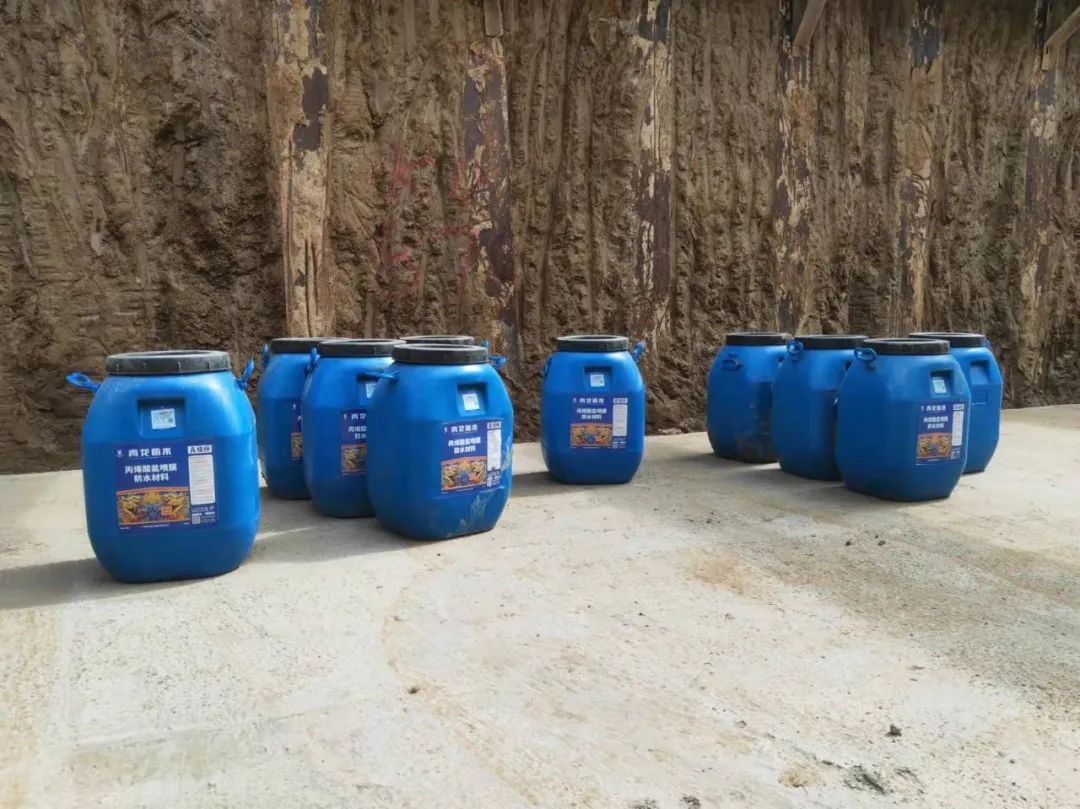

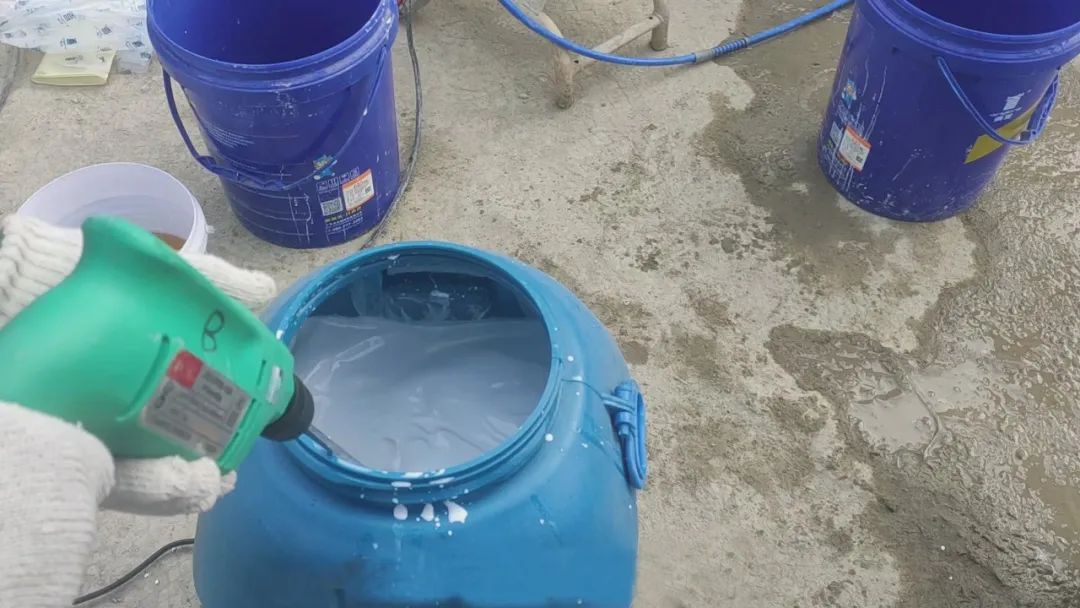

3、施工配料：

按照規(guī)定比例，配制A組份、B組份。

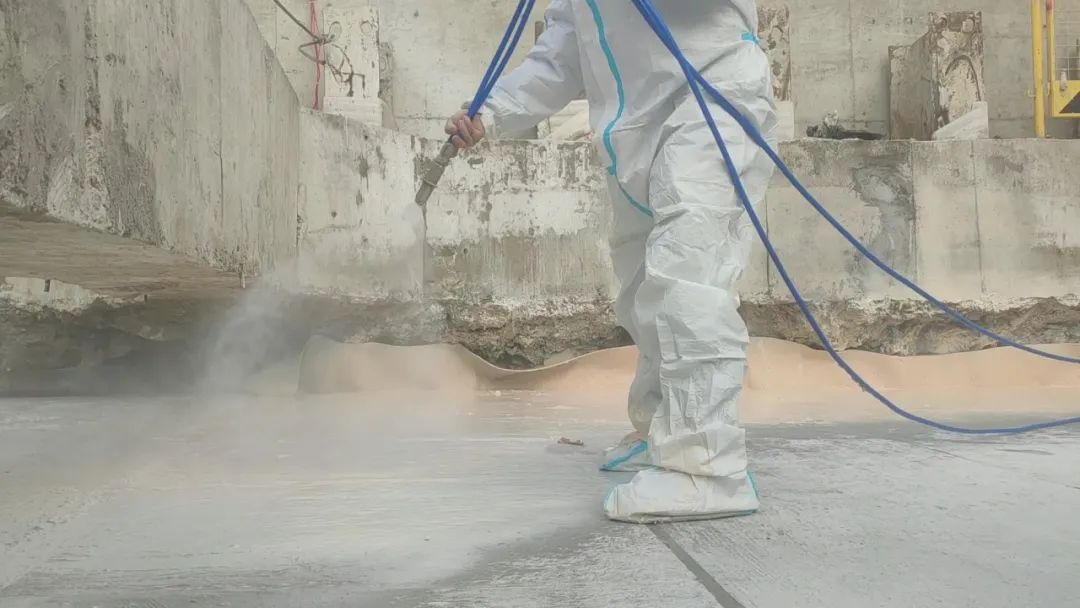

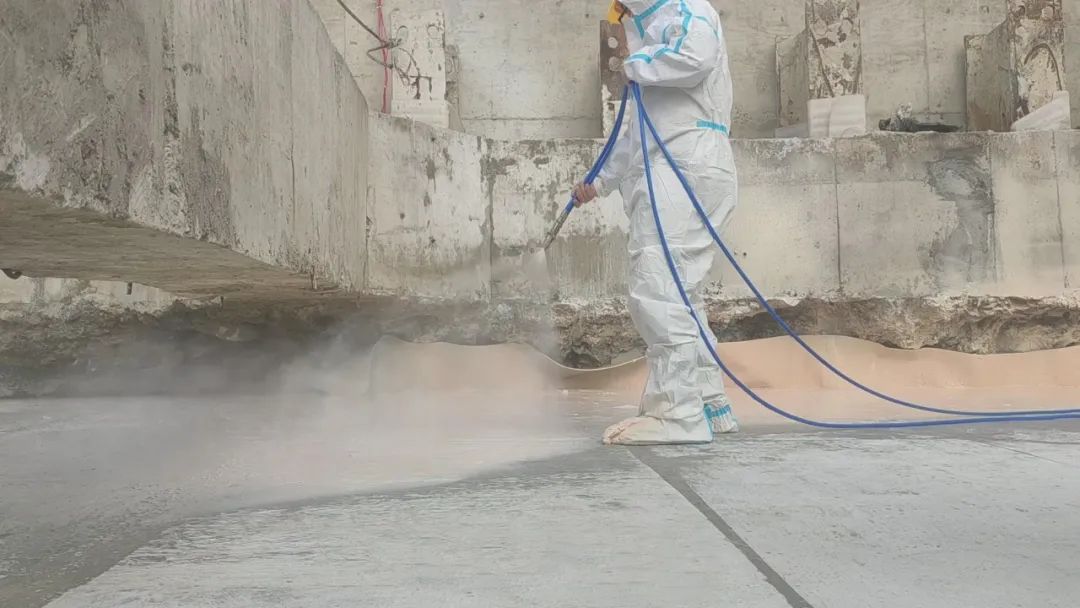

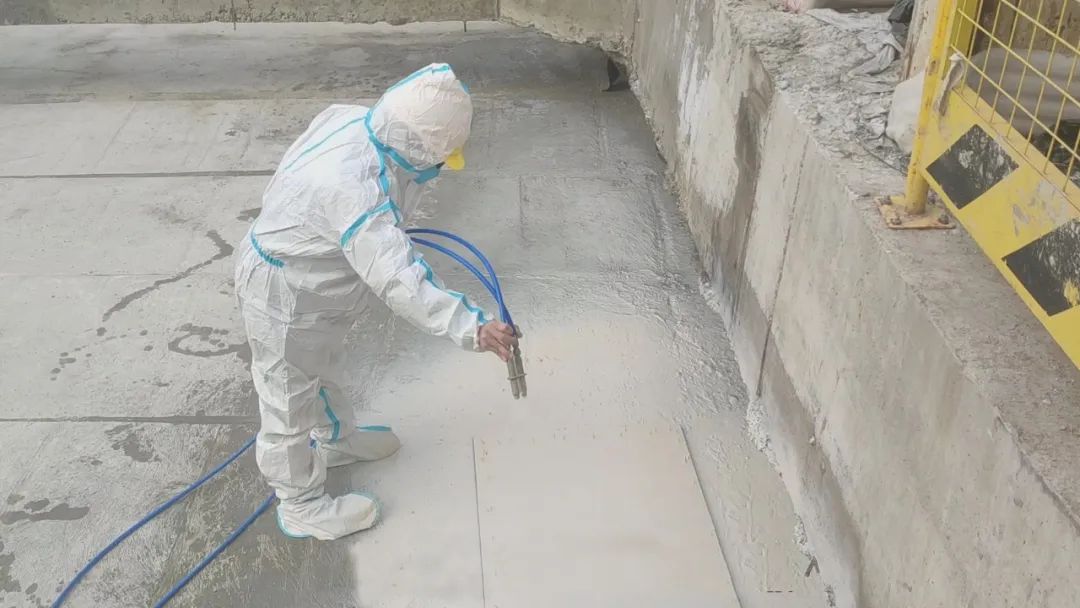

4、大面噴涂施工（涂料施工）：

A、對于基層及節(jié)點處理完畢經(jīng)驗收合格后方可進(jìn)行大面積噴涂施工。嚴(yán)禁現(xiàn)場向A料和B料中添加任何物質(zhì)。嚴(yán)禁混淆A料和B料的進(jìn)料系統(tǒng)。噴膜兩次作業(yè)面搭接時，應(yīng)對先期的噴膜防水接頭部分進(jìn)行清洗并充分濕潤，噴膜防水層的搭接寬度不應(yīng)小于100mm。

B、噴涂作業(yè)時，噴槍宜垂直于待噴基層，距離宜適中，并均速移動。應(yīng)按照先細(xì)部構(gòu)造后整體的連續(xù)作業(yè)，一次多遍，交叉噴涂至設(shè)計要求厚度。

6、成品保護(hù)

完工后的防水成品，盡快組織驗收，經(jīng)檢驗合格后，須填寫記錄，質(zhì)量驗收記錄，并交付后續(xù)保護(hù)層施工，以防止防水層損壞。噴膜防水層局部出現(xiàn)蜂窩、脫層、穿孔等情況時，應(yīng)將缺陷部位的防水層切割清除，清理基面后補噴，補噴區(qū)域應(yīng)將缺陷部位完全覆蓋。

（三）注意事項

1、丙烯酸鹽噴膜防水施工應(yīng)采用專用噴膜設(shè)備。

2、丙烯酸鹽噴膜防水施工作業(yè)溫度宜為5度至35度，不宜在四級風(fēng)及以上的露天環(huán)境下作業(yè)，嚴(yán)禁在雨、雪天實施露天噴膜作業(yè)。

3、丙烯酸鹽噴膜防水施工前應(yīng)對現(xiàn)場水、電、壓縮空氣等來源和穩(wěn)定性進(jìn)行檢查，應(yīng)符合相關(guān)規(guī)程規(guī)定。

4、丙烯酸鹽噴膜防水層應(yīng)與所采用的其他材料之間具有相容性。

5、采用丙烯酸鹽噴膜防水技術(shù)時，應(yīng)考慮工程使用環(huán)境和丙烯酸鹽噴膜防水層的適應(yīng)性，在地下水酸性或堿性較強（pH≤5.5或pH≥13）及膜層長時間暴露在干燥環(huán)境中（相當(dāng)溫度≤60%）時，應(yīng)采用相應(yīng)的保護(hù)措施。

6、丙烯酸鹽噴膜防水材料應(yīng)隨配隨用，配制后的材料存放在陰涼處，且存放時間不應(yīng)超過30分鐘。

7、丙烯酸鹽噴膜防水材料中的A液、B液自生產(chǎn)之日起，貯存期超過6個月后應(yīng)進(jìn)行檢驗，合格后方可使用、當(dāng)貯存期超過6個月時，應(yīng)按丙烯酸鹽噴膜防水材料原料技術(shù)性能指標(biāo)表及丙烯酸鹽噴膜防水材料成膜性能指標(biāo)中所列項目重新進(jìn)行檢測，如出現(xiàn)液體中聚合成團(tuán)現(xiàn)象、聚合不正常、聚合時間過快或者過慢、聚合物塑性過大等現(xiàn)象時，則該批次材料不能作用。

8、丙烯酸鹽噴膜防水材料運輸時應(yīng)防水曝曬，保持包裝完好，并應(yīng)保證不得破損。

9、丙烯酸鹽噴膜防水材料進(jìn)場后，應(yīng)標(biāo)識明晰，按種類、批次分開儲存，并應(yīng)防曬，且貯存溫度宜為5度至25度。

10、丙烯酸鹽噴膜防水應(yīng)由具備相應(yīng)資質(zhì)的專業(yè)隊伍進(jìn)行施工，且操作人員應(yīng)經(jīng)驗豐富。

五、產(chǎn)品市場優(yōu)勢

我國地下工程滲漏水狀況堪憂。傳統(tǒng)材料能耗高、污染重、科技含量低。因防水材料和材料施工原因?qū)е碌臐B漏占比高達(dá)近90%。且目前主要防水材料為卷材類和涂料類，工藝相對落后。

青龍丙烯酸鹽噴膜（固的噴膜）與傳統(tǒng)防水材料比較：

1、傳統(tǒng)防水材料污染嚴(yán)重，丙烯酸鹽噴膜（固的噴膜）生產(chǎn)施工環(huán)保。

2、傳統(tǒng)防水材料施工復(fù)雜，丙烯酸鹽噴膜（固的噴膜）施工簡單。

3、傳統(tǒng)防水材料施工耗時低效，丙烯酸鹽噴膜（固的噴膜）施工便捷經(jīng)濟(jì)高效，告別拼接焊接。

4、丙烯酸鹽噴膜（固的噴膜）即便被刺穿，也能自行快速自愈，不竄水。

5、傳統(tǒng)防水材料假冒劣質(zhì)泛濫，丙烯酸鹽噴膜（固的噴膜）噴涂成膜，材真料實。

6、傳統(tǒng)防水材料后期維護(hù)費用繁多，丙烯酸鹽噴膜（固的噴膜）與建筑物同壽命。

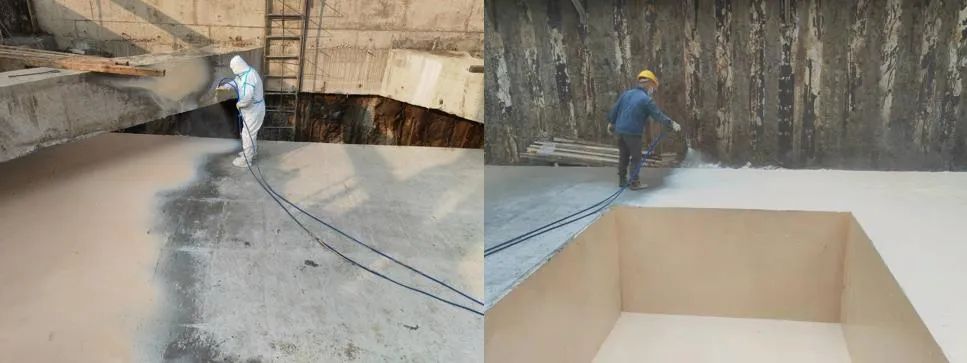

六、其它工程案例

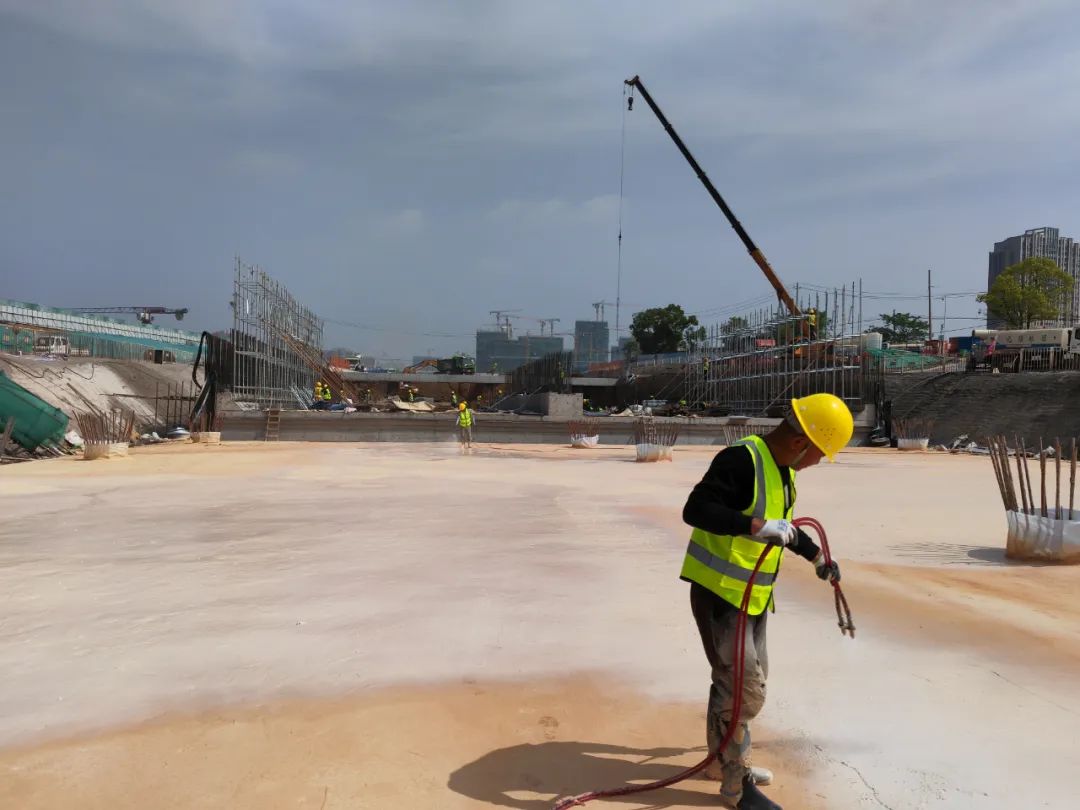

1、S204省道改擴(kuò)建某段工程：

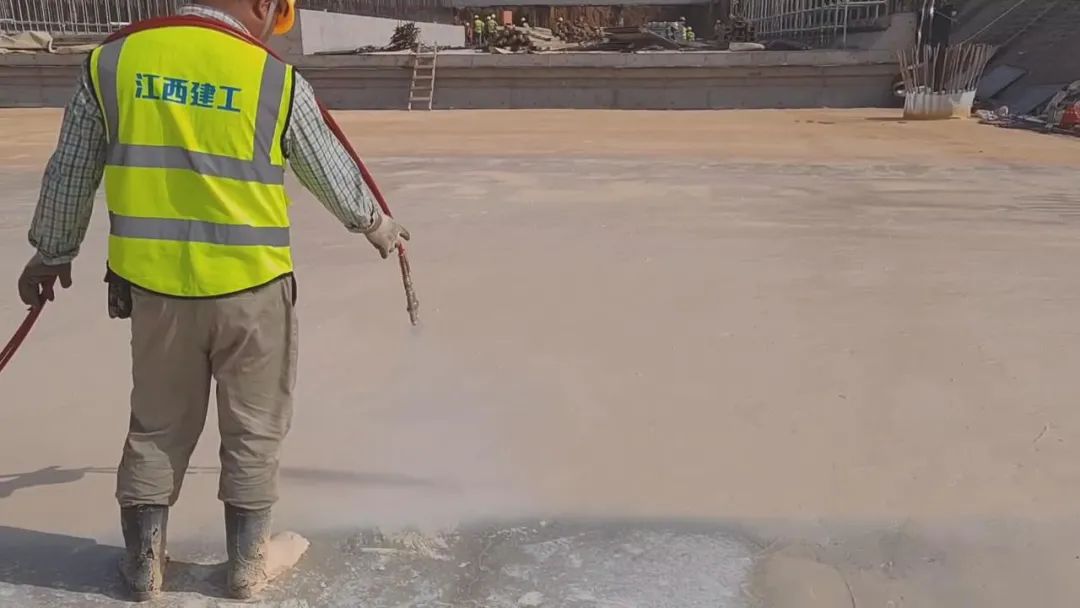

2、武漢長江新城市政道路項目：

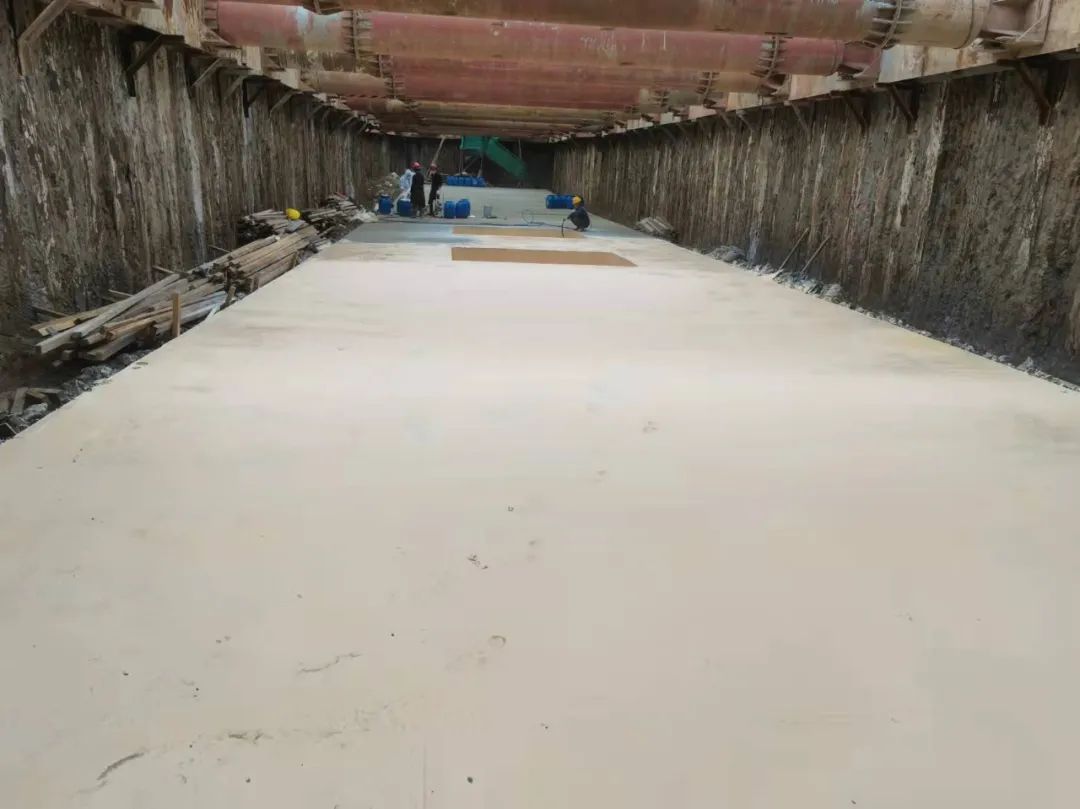

3、江蘇省江陰市長山大道項目：

同時，后期我們也將詳細(xì)介紹它在遂道工程中的應(yīng)用，歡迎大家關(guān)注學(xué)習(xí)。

如果你對本材料有深厚的興趣，歡迎來電咨詢或深入合作。熱線電話：4007772203
